Инструкция по настройке VoIP шлюзов Eltex
Первичная настройка
Установка и подключение устройства
1. Соедините порт «WAN» устройства с «Локальной сетью» под управлением DHCP-сервера (с доступом к «Интернет») посредством сетевого кабеля.
2. Соедините с «Аналоговым телефоном» порт «Phone 0» устройства, работающего в тональном режиме набора посредством телефонного кабеля.
3. Подключите кабель электропитания.
Получение доступа к панели настроек
Определите «IP-адрес устройства», выполнив следующие действия:
- Поднимите трубку «Аналогового телефона» и наберите * * *.
- Зафиксируйте продиктованный «IP-адрес устройства».
Откройте браузер, в «Адресной строке» введите зафиксированный ранее «IP-адрес устройства» и перейдите по ссылке. На странице подключения к устройству пройдите процедуру аутентификации:
- Имя пользователя – admin (по умолчанию).
- Пароль – password (по умолчанию).
Настройки параметров телефонии
Вкладка «PBX – SIP – Общие настройки»
Параметр | Значение |
Транспорт | только UDP |
Вкладка «PBX – SIP – Профили SIP – # 1 – Действие
Параметр | Значение |
Адрес прокси (:порт) | Название Вашего «Домена» |
Адрес сервера регистрации (:порт) | Название Вашего «Домена» |
SIP домен | Название Вашего «Домена» |
Применять SIP Domain для регистрации | флаг установлен |
Интервал повтора регистрации | 60 |
Выдача КПВ при сигнале «183 Progress» | флаг установлен |
Периодический опрос SIP-сервера: | |
Режим | Options |
Период опроса, с | 30 |
Список кодеков в предпочтительном порядке: | |
Кодек 1 | G.711A |
Кодек 2 | G.711U |
Передача факса: | |
Кодек 2 | G.711A |
Кодек 3 | G.711U |
Принимать переход в T.38 | флаг установлен |
Одинаковый тип нагрузки для приёма и передачи | флаг установлен |
Использовать детектор тишины | флаг отсутствует |
Вкладка «PBX – FXS – FXS профили – Название профиля Default – Действие
Параметр | Значение |
Минимальное время обнаружения отбоя, мс | 900 |
Минимальное время обнаружения flash, мс | 100 |
Остановка набора при # | флаг установлен |
Вкладка «PBX – FXS – FXS порты – Включен FXS0 – Действия
Параметр | Значение |
Номер телефона | «Логин» в Вашем Домене |
Имя пользователя | значение отсутствует |
Логин | «Логин» в Вашем Домене |
Пароль | «Пароль» от Вашего Логина |
Настройки ДВО: | |
Режим использования функции flash | Attended CT |
Ожидание вызова | флаг установлен |
Обратите внимание

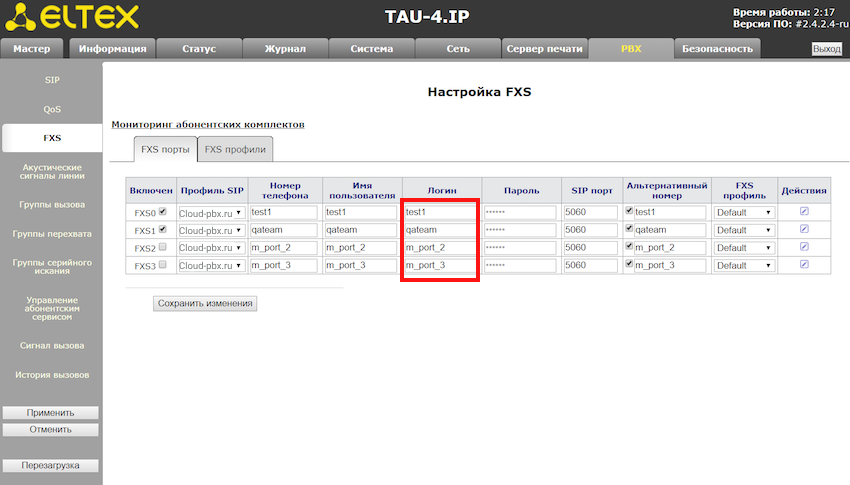

Логины сотрудников в таблице настройки нужно указывать без домена. Пример:
Нажмите кнопку «Применить» для вступления в силу локальных настроек. Нажмите кнопку «Перезагрузка» для вступления в силу глобальных настроек.
TAU-4_8.IP настройка кнопки Flash
PBX→SIP→Профили SIP
- Создать новый профиль
- Выставить период времени перерегистрации - 180
- Открыть «Список кодеков в предпочтительном порядке»
- Выставить согласованные протоколы передачи DTMF между TAU и встречной стороной в пунктах «Передача сигналов DTMF» и «Передача Flash»
PBX→FXS→FXS профили
- Создать новый профиль
- Выставить «Минимальное время обнаружения отбоя, мс» - 900
- Выставить «Минимальное время обнаружения flash, мс» - 100
PBX→FXS→FXS порты
- Выставить SIP и FXS профили
- Действия → Редактировать → Настройки ДВО
- Если событие «удержание вызова» обрабатывается сервером, то выставить использование функции flash - Transmit flash, иначе поставить отличное от Transmit flash
